応力度分布図の表示
[計算・出力]▶〔計算結果〕▶[応力度分布図]
応力計算終了後、各荷重ケースに対しての応力度の分布図を3Dモデラーウィンドウに表示します。
ダイアログ
①荷重ケース
出力する応力度分布図の荷重ケースを指定します。
②種別
「詳細表示」、「3分割表示」、「部材最大応力度表示」から選択します。
「詳細表示」の場合、表示に時間がかかることがあります。
| 「詳細表示」 |
: |
部材を断面のz方向、y方向それぞれに6分割、軸方向に10分割して表示します。
ただし、はりの断面はZ方向のみ分割します。 |
| 「3分割表示」 |
: |
部材を断面のz方向、y方向それぞれに4分割、軸方向に2分割して表示します。
ただし、はりの断面はZ方向のみ分割します。 |
| 「部材最大応力度表示」 |
: |
部材の最大応力度で単色表示します。 |
③最大・最小値
表示する応力度の最大・最小値を設定します。
「自動」にチェックした場合、全部材の応力度から自動的に設定されます。
④変形倍率
表示する部材の変形倍率を設定します。
「自動」にチェックした場合、全部材の変形、または全節点の変位から自動的に設定されます。
③ワイヤーメッシュ表示
応力度分布をワイヤーメッシュ(スケルトン)で線として表示します。
⑤変位の考慮
チェックした場合、変形状態で応力度分布を表示します。
説明

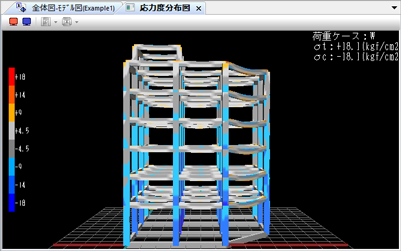

- 応力度分布図が[3Dモデラーウィンドウ]に表示されます。

- 応力度は、下式で計算します。応力度の符号は引張が「+」、圧縮が「-」とします。
表面の応力度は、3点の表面応力度から応力度の分布状態を求め、各点での応力度から色を決定します。
ただし、任意形状断面、断面データベースで形状が不明な場合は、断面二次モーメントから幅とせいを逆算して矩形断面で表現します。
| 幅 |
: |
(12*Iz)^(1/3)/(Iy*12) |
| せい |
: |
(12*Iy)^(1/3)/(Iz*12) |
 |
 |
表面応力度 σ=N/A+My/Zy+Mz/Zz |
応力度の分布状態 |
- 以下断面形状は、簡略化した断面で表示します。
| 断面 |
簡略化した断面 |
| 角パイプ |
矩形 |
| 箱形 |
矩形 |
| 丸パイプ |
円形 |
